Високовольтний керамічний конденсатор

Огляд продукції



Високовольтний керамічний конденсатор використовує високо{0}}діелектричний-керамічний елемент і посилену ізоляцію для підвищеної тривалої або пікової напруги. Він використовується в високовольтному енергетичному обладнанні, випробувальних приладах, високочастотних передавачах, медичних високовольтних системах і промислових засобах керування. Загальні обов'язки схеми включають фільтрацію, зв'язок, передачу імпульсів і резонанс, де визначено як ізоляційну відстань, так і монтажну оболонку.

Задокументовані номінальні значення напруги до 25 кВ робочої та 35 кВ випробувальної

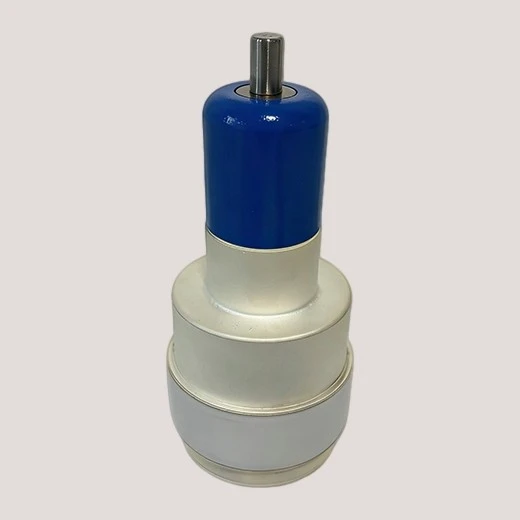

Малюнки поточної сторінки включають фіксовану вакуумну модель 100 пФ, розраховану на високу{2}}пікову робочу напругу 25 кВ і пікову випробувальну напругу 35 кВ. Це надає конкретну довідку для високо-резонансних або сполучних положень замість того, щоб покладатися на загальний-опис високої напруги.

Варіанти фіксованої та регульованої ємності

Показані моделі охоплюють одне фіксоване значення 100 ± 5 пФ і регульований діапазон від нижче 15 пФ до 500 ± 25 пФ. Тому обладнання може використовувати попередньо встановлене значення або налаштовувати схему в межах задокументованого діапазону.

Номінальна потужність радіочастотного струму від 87 до 100 А

На частоті 13,56 МГц дві перелічені моделі розраховані на 87 і 100 А. У високочастотних ланцюгах високої-напруги це дозволяє перевіряти вимоги до струму незалежно від класу напруги.

Активним елементом є спеціальний керамічний-діелектрик високої напруги з електродами або металізованим провідним шаром на його робочих поверхнях. Посилене ущільнення захищає область електродів і підтримує з'єднання клем.

Відстань між клемами, товщина кераміки, геометрія краю та монтажні деталі встановлюються відповідно до класу напруги та способу встановлення. Ці розміри впливають на електричну напругу всередині кераміки та шлях повзучого струму через готовий конденсатор.

Клас ємності та напруги

Для схеми можна вказати номінальну ємність, допуск, номінальну напругу, пікову напругу та робочу частоту. Температурний коефіцієнт і вимоги до ізоляції також можуть бути визначені, коли обладнання працює в межах контрольованого діапазону температур.

Розташування корпусу, клеми та шляху витоку

Розміри кераміки, відстань між клемами, тип підключення та спосіб монтажу можна адаптувати до обладнання. Заміна може зберегти вихідну площу, але її ізоляційне розташування перевіряється відповідно до фактичного стану напруги.

Перевірка ізоляції-критичних частин

Перед остаточним складанням керамічні поверхні, області електродів, ущільнювачі та клеми перевіряються на розміри, пошкодження та підгонку. Стан країв і відстань між клемами приділяють особливу увагу, оскільки вони є частиною готової ізоляції.

Випробування ємності, ізоляції та витримки

Кожна модель перевіряється на ємність та ізоляцію, а потім перевіряється відповідна напруга-. Перед пакуванням результат, стан корпусу, розташування клем і етикетка порівнюються зі специфікацією замовлення.

Досвід роботи з-компонентами високої напруги

Історія виробництва Wanping включає електро-вакуумні та керамічні компоненти для високо-систем напруги. Компанія має-власну команду досліджень і розробок і має сертифікат системи управління якістю військової продукції.

Розробка з креслень або наявних деталей

Розробка може початися з технічного креслення, фізичного зразка, поточної моделі постачальника або цільових електричних параметрів. Перед виготовленням зразка команда перевіряє механічну сумісність і-структуру, пов’язану з напругою.
